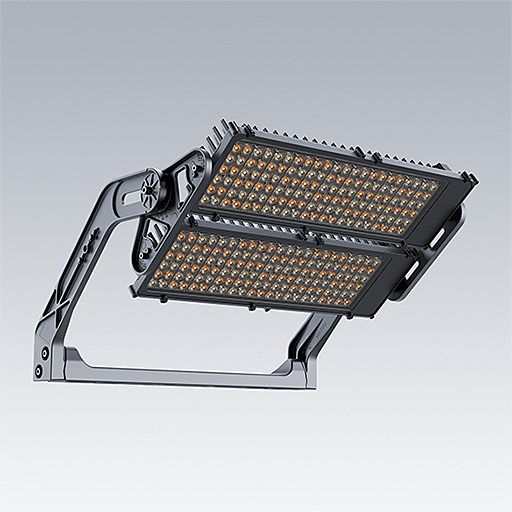

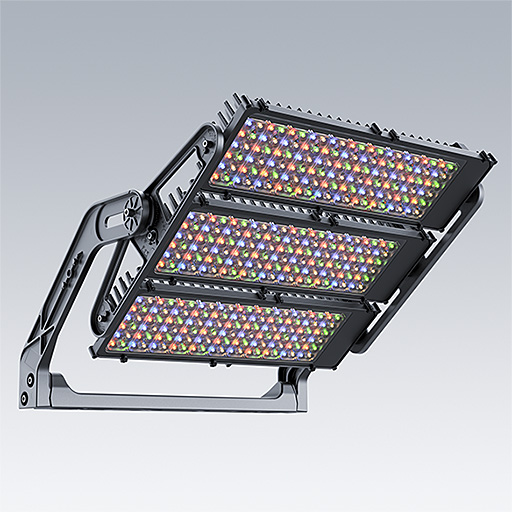

Altis RGBW/BW
Krachtige RGBW-kleurvariabele LED-floodlight voor evenementen en architecturale verlichting
- Hoogwaardige verlichting tot 55 klm met uitzonderlijke omgevingsbestendigheid, uitstekende thermische en windbestendige eigenschappen, evenals een ruime keuze aan lichtopbrengsten en precisie-optieken.
- INDIVIDUELE MODULE-ORIËNTATIE - Optische flexibiliteit en modulaire opbouw maken verschillende optieken mogelijk, incl. kantelen van elke afzonderlijke LED-module om het aantal armaturen tot een minimum te beperken en de windvang te optimaliseren.
- Uitstekende prestaties met de compacte ballast die op het kader van de armatuur of op een afstand tot 200 m kan worden geïnstalleerd
- Volledig regelbare oplossing via dubbele ballast voor zowel DALI als DMX-RDM, waardoor directe verlichting, getrapte verlichtingsniveaus en evenementverlichting met dynamische verlichting mogelijk zijn.
- Intuïtief ontwerp voor eenvoudige installatie, met een snel te bevestigen aansluitdoos en meerdere bevestigingsopties. Aanpasbare precisie-instellingen voor een nauwkeurige en snelle kanteling en oriëntatie van de module
- Om er zeker van te zijn dat het product geschikt is voor uw specifieke projecttoepassingen, kunt u met myProduct de gewenste versie configureren. Uw lokale verkoopteam kan u hierbij helpen.
Materialen en Afwerking
Behuizing: gegoten aluminium EN AC-44300-modules met gepatenteerde ‘pin fins’ voor optimale warmteafvoer, afgewerkt met poedercoating.
Kader en beugel: gegoten aluminium EN AC 44100 of geassembleerde aluminiumplaat, gelakt (alle versies) of ongelakt (versies met 2 en 3 beugels)
Aluminium: laag kopergehalte, geschikt voor gebruik in ruwe omgevingen, waaronder zwembaden (ballast moet buiten de zwembadhal worden gemonteerd).
Glas: 4 mm gehard, hoogdoorlatend glas met antireflectiebehandeling aan beide zijden.
Schroeven: verzinkt roestvrij staal in A4-kwaliteit.
Corrosiebestendigheid: beschermd volgens classificatie C5 volgens ISO 9223:2012.
Installatie en Montage
Beugel gemonteerd met verschillende bevestigingspunten (één M20-schroef of twee M14-schroeven). Kader bevestigd aan beugel met M10-zeskantschroef met de mogelijkheid om de positie horizontaal te verplaatsen (100 mm) (alleen beschikbaar bij beugelversie met 3 en 2 LED-modules). Kantelbare LED-modules bevestigd op kader via M8-zeskantschroeven. Omkeerbare beugel maakt ‘onderhangende’ montage en verschillende montageconfiguraties mogelijk, waaronder ophanging, wandmontage, opbouwmontage en dakmontage. De LED-modules zijn vooraf bedraad naar een verdeelkast met een eenvoudig klemverbindingssysteem.
Een afzonderlijk geleverde schakeldoos kan op een afstand van maximaal 200 m van de armatuur worden geïnstalleerd en is uitgerust met vier verschillende kabelwartels - 1 x M25 kabelwartel voor kabels met een diameter tussen 10 mm en 17 mm en bedrading met insteekklemmen voor draden tot 2,5 mm² voor netvoeding (220-400 V / 50-60 Hz), 2 x M16-kabelwartels voor kabels met een diameter tussen 5 mm en 10 mm voor sturing IN/OUT en 1 x M32-kabelwartel voor kabels met een diameter tussen 13 mm en 21 mm met insteekklemmen voor draden tot 2,5 mm² (één kabel met 7 aders in een door de klant te kiezen lengte, niet meegeleverd door Thorn en gebruikt voor de elektrische aansluiting op de floodlight - 8-aderig wanneer NTC wordt gebruikt) – en LED-signaal om de status van de schakeldoos aan te geven. Vier gaten in de hoeken van de behuizing van de voeding maken verschillende montageopties mogelijk, in overeenstemming met de installatie-instructies.
Een aansluit-/verdeeldoos wordt meegeleverd bij de versies met 2 en 3 modules.
Een nauwkeurig richtmechanisme is beschikbaar en kan aan de boven- of onderkant van elke LED-module worden afgesteld.
Specificatie
To specify state:
High power LED floodlight for sports and area lighting. With a wide range of CCT/CRI/TLCI (3000K, 4000K and 5700K, CRI from 70 to 90+ and TLCI up to 90+) to cover all the application requirements and flicker free operation suitable for HDTV broadcasting. The floodlight allows optics to be mixed and has tiltable LED modules to optimize lighting designs and minimize number of floodlights in an installation. Each module can be individually tilted for optimum control. Compact floodlight (30,8kg for three bricks version, 23kg for two bricks version, 18,7kg for two bricks version light bracket and 9,6kg for 1 brick version), highly resistant (IP66, IK08), available with 11 excellent lighting distributions plus louvre options. To be completed with compact and light gearbox IP66 with RDM-DMX or DALI control interface. Gearbox housing made of die-cast aluminum with “fishbone” fins to guarantee a better thermal management in all permitted mounting positions and a full working range at ambient temperature -40°C/+45°C. Equipped in the front panel with LED signal to indicate the status of the gearbox. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Hot restrike and flicker-free up to 1000 frames per second (required for 100-50% output level) for HDTV camera. The gearbox can be installed on the bracket of the floodlight using the mounting accessory, inside the mast or remotely up to 200m from the floodlight. Maximum driving current must be selected according to the constraint from the targeted application, advice may be obtained from your local representative or using myProduct.
As Thorn Altis RGBW/BW
