Jalon LED
Een kleine en efficiënte wandinbouwarmatuur voor oriëntatieverlichting buiten en binnen

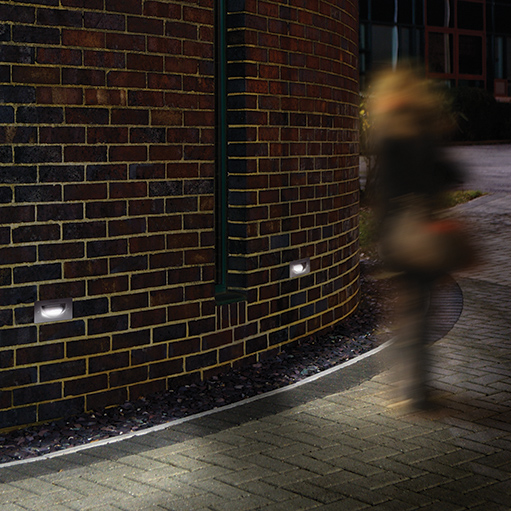

- Geschikt voor buiten- en binnenpaden en trappen met brede asymmetrische lichtstralen vanuit kleine dimensies (71x108mm)

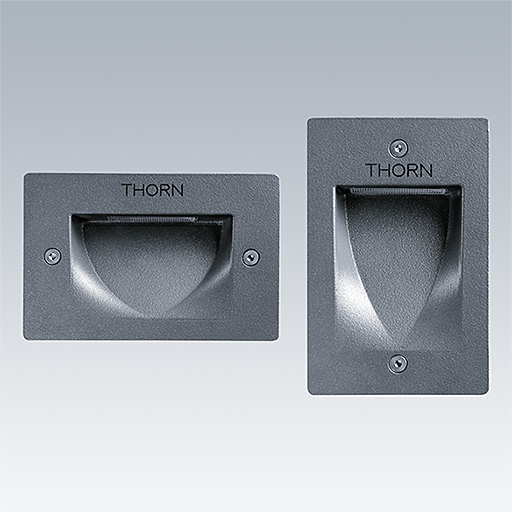

- Keuze uit verticale of horizontale versies en twee kleurtemperaturen
- Verkrijgbaar met geïntegreerde driver, LED-lichtbron en inbouwkast. De inbouwkast kan ook apart worden besteld
- Polystyreenbescherming van de opening van de behuizing tijdens installatie
Materialen en Afwerking
Voorzijde armatuur: gegoten gelakt aluminium, donkergrijs geschuurd (benadert RAL 9007) en zilvergrijs (benadert RAL 9006). Wit (benadert RAL 9003) op verzoek verkrijgbaar (minimaal 10 stuks). Andere RAL-kleuren op verzoek verkrijgbaar (minimaal 50 stuks).
Achterzijde armatuur: technopolymeer
Sluiting: polycarbonaat
Inbouwdoos: polyethyleen
Omsluiting inbouwkast: polystyreen
Pakking armatuur en frame: gestanste siliconen
Externe schroeven: roestvrij staal AISI304
Interne schroeven: chromium gegalvaniseerd staal
Flexibele kabelklem: TPE voor 9mm kabeldoorsnee
Installatie en Montage
Geschikt voor inbouw in de wand met inbouwdoos.
Maximaal 9mm kabelingang door inbouwdoos met geleverde pakkingring.
inbouwdoos voorzien van beschermend inzetstuk voor installatie in betonnen muren.
Armatuur bevestigd met max. 2 inbusbouten. 1Nm aandraaimoment.
Specificatie
Omschrijving: assortiment kleine wandverzonken armaturen voor verlichting van gangpaden en trappen levert hoogstaande prestaties. In twee modellen (verticaal en horizontaal) en twee kleurtemperaturen (3000K/4000K).
Als Thorn Jalon LED.
▼ Jalon LED, verticaal
| Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| <JALON LED 12L18 830 MWA V | 4 | 96 | LED | 0.30 | 96271422 | ||||
| JALON LED 12L18 840 MWA V | 4 | 96 | LED | 0.30 | 96271420 |
▼ Jalon LED, horizontaal
| Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| JALON LED 12L18 840 MWA H | 4 | 96 | LED | 0.30 | 96271421 |
▼ Jalon LED, accessoire
| Description | Gewicht (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| JALON LED RBOX V/H | 0.10 | 96271424 |
