Voyager Star / VOYAGER STAR MRCR ESC ECC SR

96631642

Data Sheet

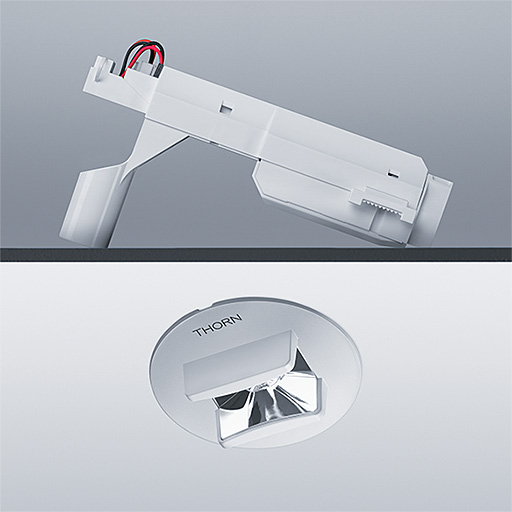

Krachtige plafondinbouw ledarmatuur voor noodverlichting, Armatuur voor centrale voeding van veiligheidslicht met stroomkringbewaking zonder individuele bewaking van de armatuur met vluchtroute optiek. armatuur in permanente schakeling. Behuizing: drukgegoten aluminium, poedergelakt zilvergrijs (gelijkend op RAL9006). Voorschakelapparatuur voor inbouw in plafond: (onbekend). IP20_IP40, Plafondinbouwarmatuur voor plafonduitsnijding van 68 mm en plafonddiktes van 1-25 mm. Lens: polycarbonaat (PC). IP20_IP40, Plafondinbouwarmatuur voor plafonduitsnijding van 68 mm en plafonddiktes van 1-25 mm. Armatuur is snel en zonder gereedschap te installeren en onderhouden. Elektrische aansluiting (230 V AC) via kabel tot 2,5 mm², lus-in/lus-uit mogelijk. Optimaal warmtebeheer met een warmteafleider. Permanente schakeling: -20°C tot +30°C; stand-byschakeling: -20°C tot +35°C; voeding: 220-240 V AC (+/- 10%) 50-60 Hz; 176-280 V DC Geschikt voor betoninbouwbehuizing (apart te bestellen). Volledig met LEDs. Uitsparing in plafond Ø 68 mm bij plafonddikte van 1-25 mm.

Armatuurvermogen: 3 W
Afmetingen Ø85 x 2 mm
Gewicht: 1 kg

Mode selectie
  • Lamppositie:STD - standaard
  • Lichtbron:LED
  • Lichtstroom van armatuur*:173 lm
  • Totale noodlichtstroom:173 lm
  • Lichtrendement van armatuur*:58 lm/W
  • Voorschakelapparaat:1 x 00156480 DRV IL EC 3.5W 700mA 7.5V F
  • Opgegeven gemiddelde levensduur*: 50000 h bij 25 °C
  • Armatuurvermogen*:3 W Vermogensfactor = 0,46
  • onderhoudscategorie CIE 97:D - Gesloten IP2X
  • LED
  • CE
  • Hfree
  • IP20_IP40
  • SC2
