Urba

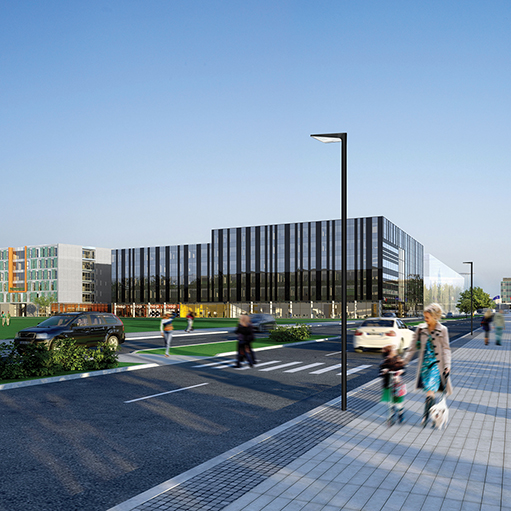

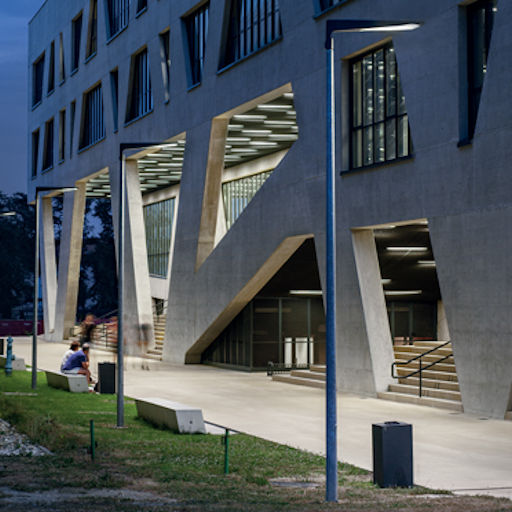

Voor verfijning en comfort in de stedelijke omgevingen

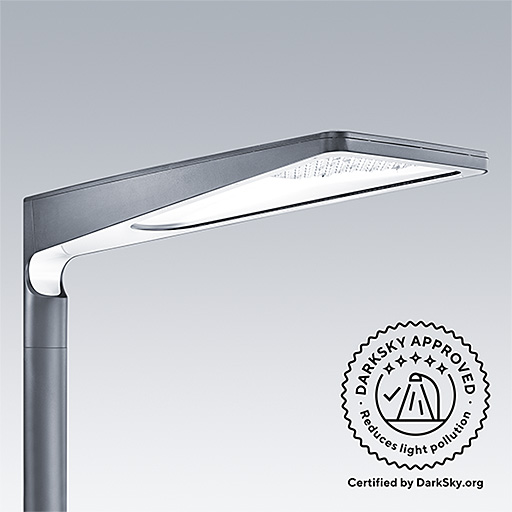

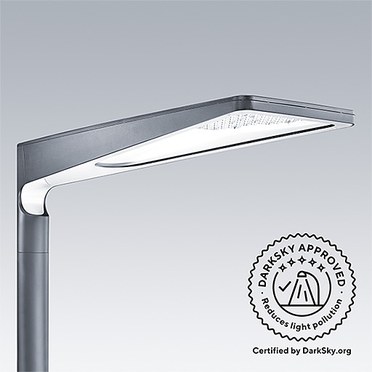

- IDA goedgekeurd voor anti-lichtvervuiling
- *Het IDA-keurmerk voor de fitting heeft alleen betrekking op <= 3000 K en doorzichtige kappen, kanteling slechts maximaal 10° meer of minder. Armaturen dienen te worden gemonteerd als gemeten door een fotometer.
- Exclusief ontworpen voor Thorn door wereldberoemde architect, stadsplanner en ontwerper Wilmotte & Industries
- Unieke verschijning bij dag en nacht dankzij een optisch systeem dat met speciale aandacht voor lichtcomfort is ontwikkeld
- Uitermate veelzijdig: een brede waaier van optieken, 2 formaten, 3 montageopties voor een breed scala van projecten
- Maken deel uit van de URBA-serie met Urba Deco en Urba bolder
- Toekomstbestendig met Zhaga-interface Up, Down, Up & Down, NightTune en variabele lichtverdelingstechnologieën
Materialen en Afwerking
URBA-behuizing: drukgegoten aluminium EN-AC 44300, schroeven met coating van zinkvlokken.
Geschikt voor C5 (standaard corrosieklasse volgens ISO 9223:2012) zonder verdere coating.
Standaard corrosieklasse C5 conform ISO 9223: 2012.
Standaard breed scala aan kleurafwerkingen: donkergrijs (ANT) gestructureerd als standaard - zwart (BK) gestructureerd, lichtgrijs (GY) gestructureerd, 48 andere RAL-opties.
Glas: gehard vlakglas.
Kader: aluminium - polycarbonaatpoedercoating, gemetalliseerd aluminium en lak
Afbuigplaat: ABS, anti-uv-coating, wit (RAL 9016)
Beugels passend bij palen:
Gegalvaniseerd staal, gelakt in getextureerd donkergrijs.
Conische palen met twee diameters geschikt voor Urba-paalopzetarmatuur: aluminium, gelakt in getextureerd donkergrijs
Installatie en Montage
Verkrijgbaar in 2 formaten, kan op verschillende hoogtes worden gemonteerd.
Armatuur: Geleverd in één doos, compleet en klaar om te installeren.
Paaltopmontage: Ø 60 mm of Ø 76 mm, lengte paalopzetstuk 100 mm.
Zijwaartse aanbouwmontage: Ø 60 mm met verstelbare kantelhoeken: 0°, -5°, -10°. Voorbedrading aanbevolen via MyProduct-configurator.
Beugels aangepast aan palen. Montagehoogtes voor Urba Small: 4 tot 6 m; voor Urba Large: 6 tot 8 m. Palen geleverd met ankerbouten. Aluminiumpalen (binnendiameter 76 mm, buitendiameter 96 mm - binnendiameter 60 mm en buitendiameter 81 mm) met flensmontage: 200 x 200 mm. Gegalvaniseerde stalen palen met flensmontage: 300 x 300 mm
Specificatie
To specify Urba luminaire state:
IP66, 2 sizes, corrosion resistant class 5 urban lantern with up to 11000 lm (small size) and 25 000 lm (large size), efficiency up to up to 150 lm/W (3000K @ 350 mA) and up to 165 lm/W (4000K @ 350 mA). Highly designed urban street lantern with 3 mounting options (side entry and post top mountings, wall mounting) and a range of high efficient R-PEC optics. 60mm and 76mm diameters. Lateral mounting with tilt adjustments. 2200 K /2700 K / 3000 K /4000 K / 2200-4000 K / 2200-3000 K colour temperatures, as standard. A large choice of colour painting as standard : texturized anthracite (ANT) by default - texturized black (BK), texturized light grey (GY), texturized white (WH) 48 other RAL possibilities. Pre-wired (through configurator) with lengths of cable from 3 to 16m. Internal back light control louvre, as standard. 10Kv surge protection multi pulse and 20Kv single pulse, as standard. Zhaga up (ZU), Zhaga down (ZD) and both Zhaga up and down (ZUD) interfaces for compatibility with wireless functionalities in the market. DALI dimmable(HFX) / Bi-Power (BP) / Constant Light Output (CLO) / Bi-power Line (BPL) / Light Reduction Twin Phases (LRT) / Multi-Layers Dimming Scenario 1 (MLD1) / NightTune (722-40) and Variable light solution (722-40 with VM optic - 722-30 with VS optic). Can be combined with decorative Urba brackets and columns.
As Thorn Urba
▼ URBA S, Narrow road
| Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| UA 12L35-740 NR CL1 T60E ANT | 14 | 2058 | LED | 10.50 | 96671785 | ||||
| UA 12L35-740 NR CL2 T60E ANT | 14 | 2058 | LED | 10.50 | 96671764 | ||||
| UA 12L50-740 NR CL1 T60E ANT | 19 | 2834 | LED | 10.50 | 96671786 | ||||
| UA 12L50-740 NR CL2 T60E ANT | 19 | 2834 | LED | 10.50 | 96671765 | ||||
| UA 12L70-740 NR CL1 T60E ANT | 26 | 3806 | LED | 10.50 | 96671787 | ||||
| UA 12L70-740 NR CL2 T60E ANT | 26 | 3806 | LED | 10.50 | 96671766 | ||||
| UA 24L35-740 NR CL1 T60E ANT | 26 | 4106 | LED | 10.50 | 96671788 | ||||
| UA 24L35-740 NR CL2 T60E ANT | 26 | 4106 | LED | 10.50 | 96671767 | ||||
| UA 24L50-740 NR CL1 T60E ANT | 36 | 5646 | LED | 10.50 | 96671789 | ||||
| UA 24L50-740 NR CL2 T60E ANT | 36 | 5646 | LED | 10.50 | 96671768 | ||||
| UA 24L70-740 NR CL1 T60E ANT | 51 | 7560 | LED | 10.50 | 96671790 | ||||
| UA 24L70-740 NR CL2 T60E ANT | 51 | 7560 | LED | 10.50 | 96671769 | ||||
| UA 36L35-740 NR CL1 T60E ANT | 38 | 6136 | LED | 10.50 | 96671791 | ||||
| UA 36L35-740 NR CL2 T60E ANT | 38 | 6136 | LED | 10.50 | 96671770 | ||||
| UA 36L50-740 NR CL1 T60E ANT | 53 | 8415 | LED | 10.50 | 96671792 | ||||
| UA 36L50-740 NR CL2 T60E ANT | 53 | 8415 | LED | 10.50 | 96671771 | ||||
| UA 36L70-740 NR CL1 T60E ANT | 75 | 11212 | LED | 10.50 | 96671793 | ||||
| UA 36L70-740 NR CL2 T60E ANT | 75 | 11212 | LED | 10.50 | 96671772 |
