Altis Gen5

  • Altis Gen5

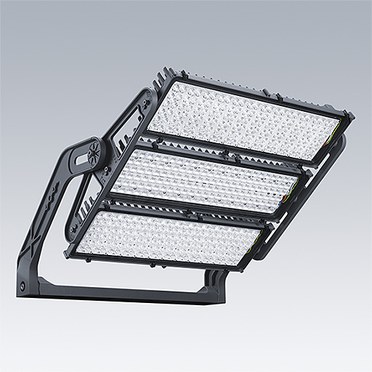

Projecteur LED à haute performance pour l'éclairage sportif de première classe, les terrains d'entrainement, les sports de loisirs et les grands espaces

  • Solution d'éclairage à haute performance délivrant jusqu'à 256 klm avec d'excellentes propriétés thermiques, une résistance exceptionnelle aux agressions environnementales, une résistance au vent minimale, ainsi qu'un large choix d'optiques.
  • Grande flexibilité de réglage optique grâce au système modulaire permettant diverses combinaisons de distribution et d'inclinaison de chaque module LED, afin de réduire le nombre de projecteurs et d'optimiser la résistance au vent
  • Excellentes performances grâce à une platine d'alimentation compacte pouvant être installée à l'arrière du projecteur ou déportée jusqu'à 200 m. Concept breveté en forme « d’arrête de poisson » autorisant une évacuation maximale des calories.
  • Gestion totale du projecteur en DALI ou DMX-RDM, permettant un éclairage instantané, des niveaux d'éclairement progressifs ou un éclairage dynamique avec différents scénarios pour l'événementiel
  • Conception intuitive pour une installation simplifiée, avec un boîtier de raccordement à connexions rapides et un choix entre 4 possibilités de fixation. Réglage de précision pour une inclinaison et une orientation optimale de chaque module LED
  • Pour garantir une adéquation avec les applications de votre projet et pour configurer la version requise, nous vous recommandons d’utiliser « myProduct ». Votre équipe de vente locale peut vous aider dans cette démarche

Matériaux et finition

- Modules LED: fonderie d'aluminium EN AC-44300 avec système de dissipation thermique à picots breveté pour une gestion optimale, finition peinture thermopoudrée.
- Cadre et fourche : fonderie d'aluminium EN AC 44100, finition brute ou peinture thermopoudrée, sauf pour la version 2 modules LED Light Bracket (LB) en tôle peinte
- Fermeture: verre plat trempé ép. 4mm à haute transmission avec traitement antireflet sur les deux faces
- Visserie : acier inoxydable galvanisé de qualité A4
Haute résistance à la corrosion avec un niveau de protection de catégorie C5 conformément à la norme ISO 9223:2012. Compatible de série avec les piscines couvertes.

Installation et montage

La crosse est montée en utilisant différents types de fixation (une vis M20 ou deux vis M14). Le cadre est fixé à l'étrier par une vis hexagonale M10 avec possibilité de jouer sur la position horizontalement sur 100 mm (disponible uniquement sur les modules à 3 et 2 LED dans la version avec étrier). Modules LED inclinables fixés sur le cadre par des vis hexagonales M8. L'étrier réversible permet un montage suspendu dans différentes configurations : suspension simple, avec montage au mur ou sur un toit et montage apparent. Les modules LED sont pré-câblés à une boîte de distribution avec un système de connexion à serrage aisé.
Un boîtier de commande fourni séparément peut être installé à une distance pouvant aller jusqu'à 200 m du luminaire. Celui-ci est équipé de quatre presse-étoupes différents - 1 presse-étoupe M25 acceptant des câbles d'un diamètre compris entre 10 mm et 17 mm et un câblage avec des bornes enfichables pour des fils jusqu'à 2,5 mm² pour l'alimentation secteur (220-400 V / 50-60 Hz), 2 presse-étoupes M16 acceptant des câbles d'un diamètre compris entre 5 mm et 10 mm pour les entrées/sorties de commande et 1 presse-étoupe M32 acceptant des câbles d'un diamètre compris entre 13 mm et 21 mm avec des bornes enfichables pour des fils jusqu'à 2,5 mm² (un câble à 7 cœurs non fourni par Thorn d'une longueur choisie par le client et utilisé pour la connexion électrique au projecteur - et à 8 cœurs en cas d'utilisation NTC) - et d’un signal LED pour indiquer l'état du boîtier. Quatre trous dans les coins du boîtier de l'alimentation électrique permettent différentes options de montage.
La boîte de jonction est incluse dans les versions à 2 et 3 modules.
Un dispositif de visée de précision est disponible et réglable en haut ou en bas de chaque module LED.

Prescription

Gamme de projecteurs LED de forte puissance pour l'éclairage sportif et les grands espaces. Large choix de température de couleur (3000K, 4000K ou 5700K) d'indice de rendu des couleurs (IRC 70 à 90+) et indice TLCI élevé (jusqu'à 90+) pour les retransmissions TV HD avec super-ralentis de haute qualité. Le projecteur permet de mélanger les optiques et possède des modules LED inclinables individuellement pour optimiser les projets d'éclairage et minimiser le nombre de projecteurs pour une même installation. Projecteur compact et hautement résistant (IP66 / IK08) y compris en bord de mer et en piscine couverte, disponible avec une collection de 20 distributions lumineuses. A compléter avec une platine d'alimentation premium IP66 compacte et légère avec interface de contrôle DMX RDM ou DALI. Elle est réalisée en aluminium moulé sous pression avec des ailettes en "arête de poisson" pour garantir une meilleure gestion thermique dans chaque position et une plage de fonctionnement complète à une température ambiante de -40°C/+45°C. Elle est équipée en face avant d'un signal LED pour indiquer son état de fonctionnement. Durée de vie supérieure à 50khrs. Protection contre les surtensions de 10kV en mode commun et en mode différentiel. Rallumage à chaud instantané et fonctionnement sans scintillement jusqu'à 1000 images par seconde pour la retransmission TV en HD. Elle peut être installée à l'arrière du projecteur, à l'intérieur du mât ou déportée à une distance maxi de 200 m. Le niveau de courant d'alimentation des LED doit être choisi en fonction des contraintes de l'application visée, avec les conseils de votre représentant local.

  • New Product
New Product
LumExpress Product
Produit eControl

Altis, 1 module

Altis, 2 modules

Altis, 3 modules

DescriptionPuissance système (W)   TypePoids (kg)Code SAP
ALG5 432L105-740 PST A6A6A6 ANT1345LED30.1096684127
ALG5 432L125-740 PST A6A6A6 ANT1614LED30.1096684126
ALG5 432L140-740 PST A6A6A6 ANT1805LED30.1196670248
ALG5 432L70-740 PST A6A6A6 ANT876LED30.1096684129
ALG5 432L85-740 PST A6A6A6 ANT1076LED30.1096684128
ALG5 456L105-740 PST NBA6A6 ANT1345LED30.4096684131
ALG5 456L125-740 PST NBA6A6 ANT1614LED30.4096684130
ALG5 456L70-740 PST NBA6A6 ANT876LED30.4096684133
ALG5 456L85-740 PST NBA6A6 ANT1076LED30.4096684132
ALG5 480L105-740 PST NBNBA6 ANT1345LED30.6096684135
ALG5 480L125-740 PST NBNBA6 ANT1614LED30.6096684134
ALG5 480L70-740 PST NBNBA6 ANT876LED30.6096684137
ALG5 480L85-740 PST NBNBA6 ANT1076LED30.6096684136
ALG5 504L105-740 PST NBNBNB ANT1345LED30.9096684138
ALG5 504L125-740 PST NBNBNB ANT1614LED30.9096670249
ALG5 504L70-740 PST NBNBNB ANT876LED30.9096684140
ALG5 504L85-740 PST NBNBNB ANT1076LED30.9096684139
ALG5 LE 432L105-740 PST A6A6A6 ANT1400LED30.1096637088
ALG5 LE 432L125-740 PST A6A6A6 ANT1650LED30.1096637087
ALG5 LE 432L85-740 PST A6A6A6 ANT1100LED30.1096637089
ALG5 LE 456L105-740 PST NBA6A6 ANT1400LED30.4096637091
ALG5 LE 456L125-740 PST NBA6A6 ANT1650LED30.4096637090
ALG5 LE 456L85-740 PST NBA6A6 ANT1100LED30.4096637092
ALG5 LE 480L105-740 PST NBNBA6 ANT1400LED30.6096637094
ALG5 LE 480L125-740 PST NBNBA6 ANT1650LED30.6096637093
ALG5 LE 480L85-740 PST NBNBA6 ANT1100LED30.6096637095
ALG5 LE 504L105-740 PST NBNBNB ANT1400LED30.9096637097
ALG5 LE 504L125-740 PST NBNBNB ANT1650LED30.9096637096
ALG5 LE 504L85-740 PST NBNBNB ANT1100LED30.9096637098

Altis, platines d'alimentation - Premium

Altis, platines d'alimentation - Performance

Altis, accessoires
