Voyager Square / Voy Square 220 P MSW E1D WH SP1-E002-R

96635065

Fiche technique

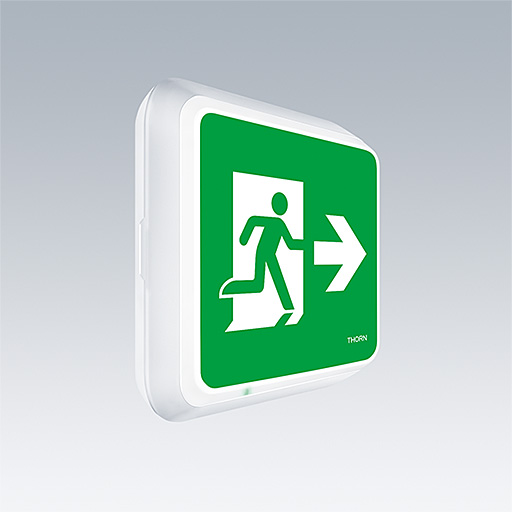

Luminaire à panneau de sécurité LED carré, plafonnier. Luminaire alimenté par batterie individuelle pour 1 h d’autonomie en régime permanent ou non permanent, test effectué automatiquement (Autotest) par le luminaire, surveillance centralisée DALI en option, affichage de l’état du luminaire via la LED d’état. Interface NFC pour l’adressage, la configuration et la maintenance via PROset Pen (article : 22170290) ou PROset app., adressage également possible autrement visuellement ou via l’adressage EZ. Modes non-maintenu et maintenu réglables via cavalier et interface NFC (pour les luminaires Autotest, en cas de luminaires contrôlés via DALI à faire sur le système). Alimentation : 220-240 Vca (± 10 %), 50/60 Hz. Corps : moulé par injection Polycarbonate (PC), blanc (RAL 9016). Diffuseur : opale Polycarbonate (PC), avec pictogramme d’une issue de secours imprimé flèche directionnelle (droite) conforme à ISO 7010. Rétroéclairage uniforme du pictogramme, luminance > 500 cd/m² dans la partie blanche et 200 cd / m² en moyenne en mode secteur (conformément à DIN 4844), 2 cd / m² minimum en mode d’urgence (conformément à EN 1838). Distance de reconnaissance conforme à EN 1838 : 44 m. Classe électrique II, IP65, Résistance aux impacts : IK10. Température ambiante : 0°C à +35°C. Convient pour fixation directe au mur. Câblage à piqûre/repiqûre possible pour les câbles jusqu’à 2,5 mm². Compatibilité BESA. Batterie lithium fer phosphate (LFP) garantie trois ans Certificat alimentaire (à utiliser dans les zones avec des aliments totalement emballés). Luminaire câblé avec des fils sans silicone et sans halogènes. Luminaire avec le symbole D (pour utilisation dans les environnements où l’accumulation de poussière conductrice sur le luminaire peut être attendue).

Les luminaires de secours autonomes nécessitent des batteries longue durée. Les batteries Thorn sont robustes et accompagnées d’une garantie de trois ans (applicable sous réserve des conditions de et de la portée figurant dans la garantie du constructeur sur les produits Thorn, qui sera applicable de manière similaire et qui est disponible sur http://www.thornlighting.com/en/products/5-year-guarantee/5-year-warranty/terms-of-guarantee_en.pdf. La garantie de la batterie ne sera pas valide si le produit a été installé plus de trois (3) mois après sa livraison EXW (Incoterms 2010).

Dimensions : 277 x 277 x 58 mm
Puissance du luminaire: 5 W
Poids : 1,15 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:195 lm
  • Flux lumineux de secours total:13 lm
  • Efficacité lumineuse du luminaire*:39 lm/W
  • Convertisseur:1 x 89800524 DRV EM TR LBS P ST DA 5W 2
  • Durée de vie utile médiane*:L90 50000h à 25°C
  • Puissance du luminaire*:5 W Facteur de puissance = 0,8
  • Puissance de charge:2 W
  • Equipement:DaliDim
  • Catégorie de maintenance CIE 97:E - Fermé IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2
  • Ta = +5 to +35

Photométrie

Configuration photométrique

CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.
