Urba
Voor verfijning en comfort in de stedelijke omgevingen

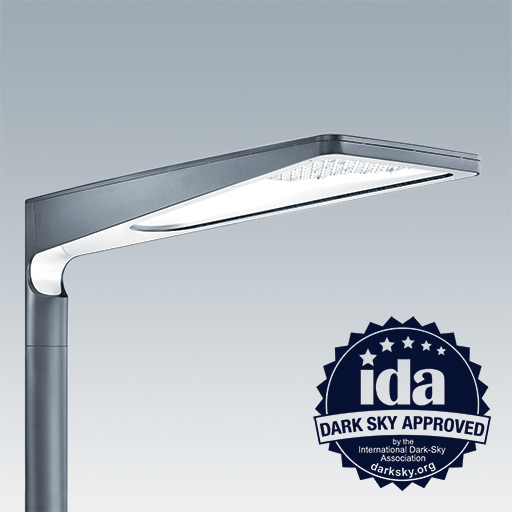

- IDA goedgekeurd voor anti-lichtvervuiling
- *Het IDA-keurmerk voor de fitting heeft alleen betrekking op <= 3000 K en doorzichtige kappen, kanteling slechts maximaal 10° meer of minder. Armaturen dienen te worden gemonteerd als gemeten door een fotometer.
- Exclusief ontworpen voor Thorn door wereldberoemde architect, stadsplanner en ontwerper Wilmotte & Industries
- Unieke verschijning bij dag en nacht dankzij een optisch systeem dat met speciale aandacht voor lichtcomfort is ontwikkeld
- Uitermate veelzijdig: 22 optieken, 2 maten, 3 montageopties voor een breed scala van projecten
- Maken deel uit van de URBA-serie met Urba Deco en Urba bolder
- Toekomstbestendig met Zhaga-interface Up, Down, Up & Down, NightTune en variabele lichtverdelingstechnologieën
Materialen en Afwerking
URBA body: die cast aluminium EN-AC 44300 with zinc flake coated screws. Suitable for C5 (standard corrosion class according to ISO 9223 : 2012) without additional coating.
A large choice of colour painting as standard : texturized anthracite (ANT) by default - texturized black (BK), texturized light grey (GY), 48 other RAL possibilities.
Glass: tempered flat glass.
Frame: aluminium - powder polycarbonate, metallized aluminium and varnish
Deflector: ABS anti-UV white (RAL 9016)
Brackets with coordinated columns:
Painted galvanised steel, anthracite grey textured finish.
Two diameter conical columns dedicated to Urba post top lantern:
Painted aluminium, anthracite grey textured finish
Installatie en Montage
Verkrijgbaar in 2 formaten, kan op verschillende hoogtes worden gemonteerd.
Armatuur: Geleverd in één doos, compleet en klaar om te installeren.
Paaltopmontage: Ø 60 mm of Ø 76 mm, lengte paalopzetstuk 100 mm.
Zijwaartse aanbouwmontage: Ø 60 mm met verstelbare kantelhoeken: 0°, -5°, -10°. Voorbedrading aanbevolen via MyProduct-configurator.
Beugels aangepast aan palen. Montagehoogtes voor Urba Small: 4 tot 6 m; voor Urba Large: 6 tot 8 m. Palen geleverd met ankerbouten. Aluminiumpalen (binnendiameter 76 mm, buitendiameter 96 mm - binnendiameter 60 mm en buitendiameter 81 mm) met flensmontage: 200 x 200 mm. Gegalvaniseerde stalen palen met flensmontage: 300 x 300 mm
Specificatie
To specify Urba luminaire state:
IP66, 2 sizes, corrosion resistant class 5 urban lantern with up to 11000 lm (small size) and 25 000 lm (large size), efficiency up to up to 150 lm/W (3000K @ 350 mA) and up to 165 lm/W (4000K @ 350 mA). Highly designed urban street lantern with 3 mounting options (side entry and post top mountings, wall mounting) and 22 highly efficient R-PEC optic. 60mm and 76mm diameters. Lateral mounting with tilt adjustments. 2200 K /2700 K / 3000 K /4000 K / 2200-4000 K / 2200-3000 K colour temperatures, as standard. A large choice of colour painting as standard : texturized anthracite (ANT) by default - texturized black (BK), texturized light grey (GY), texturized white (WH) 48 other RAL possibilities. Pre-wired (through configurator) with lengths of cable from 3 to 16m. Internal back light control louvre, as standard. 10Kv surge protection multi pulse and 20Kv single pulse, as standard. Zhaga up (ZU), Zhaga down (ZD) and both Zhaga up and down (ZUD) interfaces for compatibility with wireless functionalities in the market. DALI dimmable(HFX) / Bi-Power (BP) / Constant Light Output (CLO) / Bi-power Line (BPL) / Light Reduction Twin Phases (LRT) / Multi-Layers Dimming Scenario 1 (MLD1) / NightTune (722-40) and Variable light solution (722-40 with VM optic - 722-30 with VS optic). Can be combined with decorative Urba brackets and columns.
As Thorn Urba
▼ URBA S, Narrow road
Description | Armatuur vermogen (W) | Armatuur opbrengst (lm) | Type | Gewicht (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
UA 12L35-740 NR CL1 T60E ANT | 14 | 1965 | LED | 10.50 | 96671785 | ||||
UA 12L35-740 NR CL2 T60E ANT | 14 | 1965 | LED | 10.50 | 96671764 | ||||
UA 12L50-740 NR CL1 T60E ANT | 19 | 2707 | LED | 10.50 | 96671786 | ||||
UA 12L50-740 NR CL2 T60E ANT | 19 | 2707 | LED | 10.50 | 96671765 | ||||
UA 12L70-740 NR CL1 T60E ANT | 27 | 3636 | LED | 10.50 | 96671787 | ||||
UA 12L70-740 NR CL2 T60E ANT | 27 | 3636 | LED | 10.50 | 96671766 | ||||
UA 24L35-740 NR CL1 T60E ANT | 27 | 3922 | LED | 10.50 | 96671788 | ||||
UA 24L35-740 NR CL2 T60E ANT | 27 | 3922 | LED | 10.50 | 96671767 | ||||
UA 24L50-740 NR CL1 T60E ANT | 39 | 5393 | LED | 10.50 | 96671789 | ||||
UA 24L50-740 NR CL2 T60E ANT | 39 | 5393 | LED | 10.50 | 96671768 | ||||
UA 24L70-740 NR CL1 T60E ANT | 52 | 7221 | LED | 10.50 | 96671790 | ||||
UA 24L70-740 NR CL2 T60E ANT | 52 | 7221 | LED | 10.50 | 96671769 | ||||
UA 36L35-740 NR CL1 T60E ANT | 39 | 5861 | LED | 10.50 | 96671791 | ||||
UA 36L35-740 NR CL2 T60E ANT | 39 | 5861 | LED | 10.50 | 96671770 | ||||
UA 36L50-740 NR CL1 T60E ANT | 55 | 8038 | LED | 10.50 | 96671792 | ||||
UA 36L50-740 NR CL2 T60E ANT | 55 | 8038 | LED | 10.50 | 96671771 | ||||
UA 36L70-740 NR CL1 T60E ANT | 75 | 10709 | LED | 10.50 | 96671793 | ||||
UA 36L70-740 NR CL2 T60E ANT | 75 | 10709 | LED | 10.50 | 96671772 |
▼ URBA L, Narrow road
▼ Urba, aluminium palen
Description | Gewicht (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
<URBA COL 4M AL D60 ANT | 21.00 | 96270906 | |||||||
<URBA COL 4M AL D76 BK | 45.50 | 96270903 | |||||||
<URBA COL 5M AL D60 ANT | 28.85 | 96270907 | |||||||
<URBA COL 5M AL D76 BK | 48.75 | 96270904 | |||||||
<URBA COL 6M AL D60 ANT | 23.00 | 96270908 |
▼ Urba, stalen palen
Description | SAP Code | ||||||||
---|---|---|---|---|---|---|---|---|---|
<URBA COL 6M ST 2XBRA 0,8 TOP76 D60 BK | 0.00 | 96270916 |
▼ Urba, stalen armen
Description | Gewicht (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
<URBA 1XBRA 0,8 MTP TOP76 D60 ANT | 3.00 | 96270892 | |||||||
<URBA 1XBRA 0,8 MTP TOP76 D60 BK | 5.00 | 96270884 | |||||||
<URBA 2XBRA 0,45 MTP TOP76 D60 ANT | 8.85 | 96270894 | |||||||
<URBA 2XBRA 0,45 MTP TOP76 D60 BK | 0.80 | 96270889 | |||||||
<URBA 2XBRA 0,8 MTP TOP76 D60 ANT | 9.24 | 96270895 | |||||||
<URBA BRA MID POLE 0,45 ANT | 3.00 | 96271096 | |||||||
<URBA MWA 0,45 ANT | 5.00 | 96270897 | |||||||
<URBA MWA 0,45 BK | 0.00 | 96270891 |
