Raze Architectural / RAA S 1L35-830 HFX/R 6K MSF ANT

96632096

Data Sheet

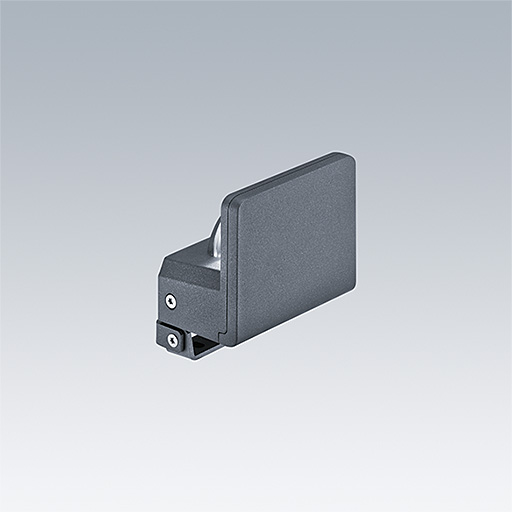

Een compacte, Opbouw, ledarmatuur voor muurverlichting, met de Flat Beam®-technologie van Thorn. 1 led aangedreven bij 350mA. Extern DALI dimbaar Convertor inbegrepen. Extern, IP66, IK08. Behuizing: gegoten aluminium (EN44300, geschikt voor kustlocaties), poedergelakt, getextureerd antraciet (gelijkend op RAL7043). Onderkap: uv-bestendig polycarbonaat (PC), gematteerd. Sluitingen: roestvrij staal. Compleet met 3000K LED.

S-versie driver kan maximaal drie armaturen aansturen.
MSF-variant met instelbare kanteling tot ±15°.
MWA-variant, verzonken gemonteerd.
Standaard 6kV-overspanningsbeveiliging. Voorbedraad met 2m kabel.

Afmetingen 109 x 110 x 72 mm
Armatuurvermogen: 6 W
Lichtstroom van armatuur: 350 lm
Lichtrendement van armatuur: 58 lm/W
Gewicht: 0,84 kg

Mode selectie
  • Lamppositie:STD - standaard
  • Lichtbron:LED
  • Lichtstroom van armatuur*:350 lm
  • Lichtrendement van armatuur*:58 lm/W
  • Kleurweergave-index min.:80
  • Voorschakelapparaat:1 x 87500883 LCO 24/200-1050/39 o4a NF C EXC3
  • Gecorreleerde kleurtemperatuur*:3000 Kelvin
  • Kleurlocatietolerantie (initiële MacAdam):3
  • nominale levensduur (B10)*:L70 100000 h bij 25 °C
  • Armatuurvermogen*:6 W
  • Sturing:DaliDim
  • LED
  • CE
  • GLedReP
  • IK08
  • IP66
  • Coastal_C5
  • LLedReP
  • SC3
