E/Fact

  • E/Fact
  • E/Fact

Een reeks van vierkante of ronde bewandelbare inbouwarmaturen, die voldoen aan EN60598-2-13: beperkte oppervlaktetemperaturen

  • Ontworpen in overeenstemming met de nieuwe contacttemperatuurnorm : < 100°C voor conventionele versies en < 40°C voor LED versies.
  • IP67 bescherming met gietaluminium behuizing. Ruime keuze uit groottes, kaders, montagedieptes, lichtbronnen en stuurtechnologieën naargelang de toepassing
  • Afstelling van inclinatie voor halfmatte glasversies (behalve voor asymmetrische lichtverdelingen A/S)
  • Interne stroomvoorziening. Alle modellen zijn voorbekabeld met harskabels voor een betere waterbestendigheid en meer installatiegemak

Materialen en Afwerking

Behuizing: gietaluminium, ENAB44100 (kopervrij), afgewerkt met poedercoating voor een hoge corrosiebestendigheid.
Frame: Roestvrij staal AISI 316L (2 mm dik), dat is behandeld tegen corrosie, of gelakt aluminium ENAB44100 (kopervrij).
Borgschroeven: roestvrij staal
Afdekglas: gehard halfmat of mat natronkalkglas.
Glasdikte:
E/Fact 00: 8 mm.
E/Fact 0: 8 mm.
E/Fact 1: 10 mm.
E/Fact 2: 12 mm.
Afdichting: niet-verouderende siliconen
Inbouwdoos: polypropyleen
Kabel: (H07RN-F 3 x 1,5 mm²) min. 0,4 m lang voor alle maten.
Koepels met vensters: gelakt aluminium ENAB44100 alleen voor de ronde Efact0-versies.
Antislipglas op aanvraag.
Holografische folies: niet-vergelend polycarbonaat.
Alle versies hebben een interne voeding, maar zijn niet dimbaar.
Alle versies zijn voorzien van elektronische ballast, behalve:
E/Fact, maat 2: 35 W/70 W HIT

Installatie en Montage

Grondinbouw:
Armatuur geleverd compleet met behuizing, inbouwdoos, frame en glas.
Buiten moet onder de behuizing 30 cm grind of een soortgelijk drainagesysteem worden aangebracht om water te laten afvloeien. De inbouwdoos kan in asfalt met goede drainage worden geïnstalleerd zodra de temperatuur van het asfalt is gedaald tot ca. 80 °C.
Om condensvorming in de behuizing te voorkomen, moet de lamp 45 minuten branden voordat het dekglas wordt bevestigd.
De maximale statische belasting is 1000 kg, overeenkomstig de norm EN60598-2-13.
Gloeidraadtest 750 °C.
Plafond- of muurbevestiging:
Alle E/Fact-versies met een aluminium frame kunnen met klemmen en veiligheidskabels (apart te bestellen) in een plafond worden geïnstalleerd met behulp van plafondkits (apart te bestellen). Alleen de E/Fact 0 en de E/Fact 00 kunnen in een muur worden geplaatst.
RGB-kleurwisseling is ingebouwd in de E/Fact 2. Bij de RGB-versies worden de leds aangestuurd met DMX (niet meegeleverd).
Om de installatie snel te laten verlopen, kan er bij de bedrading gebruikgemaakt worden van lasdoppen (IP68) (SAP-code 96260810, 96260809 en 96272068). Voor de doorvoerbedrading kan gebruikgemaakt worden van aansluitdozen (IP67) (SAP-code 96257909 en 96257908).
De holografische folie kan alleen in versies met leds worden aangebracht: open het afdekglas en plaats de holografische folie tussen het afdekglas en de pakking, met de gladde zijde van de folie tegen het glas. Draai de folie om het gewenste lichteffect te krijgen.

Specificatie

To specify state:
Square and round recessed, low temperatures, walk-over luminaires with integral transformer, 4 pre-wired sizes. Polypropylene recessed box and flat stainless steel/flat or dome windows painted aluminium frames. Die-cast aluminium body sealed to IP67. Choice of lamp types/LED versions. With a choice of 3 monochromatic colours for size 00, 0, 1 and 2. Dynamic RGB versions for size 2 driven by DMX driver (included). Other DMX components ordered separately.
For ground installation with front semi-frosted flat glass enclosure for illumination or frosted glass/dome/dome windows for guidance. Holographic films for LED versions only.
As Thorn E/Fact.

New Product
LumExpress Product
eControl Product

E/Fact 00 LED Square

E/Fact 00 LED Round

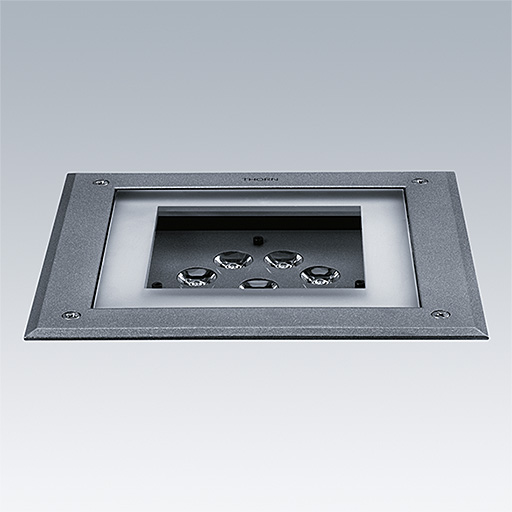

E/Fact 0 LED Square

E/Fact 0 LED Round

DescriptionArmatuur vermogen (W)Armatuur opbrengst (lm)   TypeGewicht (kg)SAP Code
EFACT R0 1L35 SOFT 832 AL EDO/W118LED1.1996272073
EFACT R0 1L35 SOFT 832 AL EDO/W2119LED1.1996272074
EFACT R0 1L35 SOFT 832 AL EDO/W4122LED1.1996272075
EFACT R0 1L35 SOFT 840 AL EDO/W1125LED1.1996272078
EFACT R0 1L35 SOFT 840 AL EDO/W2111LED1.1996272076
EFACT R0 1L35 SOFT 840 AL EDO/W4121LED1.1996272077
EFACT R0 1L50 SOFT 832 AL FR235LED1.2296271630
EFACT R0 1L50 SOFT 832 RS FR235LED1.2796271597
EFACT R0 1L50 SOFT 840 AL FR235LED1.2296271598
EFACT R0 1L50 SOFT 840 RS FR236LED1.2796271599
EFACT R0 1L50 SOFT BLU AL FR29LED1.2296271595
EFACT R0 1L50 SOFT BLU RS FR29LED1.2796271596
EFACT R0 3L50 ACC 22D 832 AL SF6329LED1.2896271718
EFACT R0 3L50 ACC 22D 832 RS SF6329LED1.3396271719
EFACT R0 3L50 ACC 22D 840 AL SF6346LED1.2896271720
EFACT R0 3L50 ACC 22D 840 RS SF6346LED1.3396271721
EFACT R0 3L50 ACC 22D BLU AL SF682LED1.2896271722
EFACT R0 3L50 ACC 22D BLU RS SF682LED1.3396271723
EFACT R0 3L50 ACC 9D 832 AL SF6326LED1.2896271604
EFACT R0 3L50 ACC 9D 832 RS SF6326LED1.3396271605
EFACT R0 3L50 ACC 9D 840 AL SF6346LED1.2896271606
EFACT R0 3L50 ACC 9D 840 RS SF6346LED1.3396271607
EFACT R0 3L50 ACC 9D BLU AL SF682LED1.2896271608
EFACT R0 3L50 ACC 9D BLU RS SF682LED1.3396271609

E/Fact 1 LED Square

E/Fact 1 LED Round

E/Fact 2 LED Square, vierkant

E/Fact 2 LED Round

E/Fact LED, holografische folie

E/Fact, accessoires
